Кабель АПвБП,10 кВ

Кабель АПвБП - с тремя алюминиевыми жилами, с изоляцией из сшитого полиэтилена, в оболочке из поливинилхлоридного пластиката, бронированые, в оболочке из полиэтилена

Изготавливается по ТУ 16.К71-335-2004

Область применения АПвБП:

Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 10,20,35 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью.
Для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов. Предназначкены для эксплуатации при прокладке в земле независимо от степени коррозионной активности грунтов.
Допускается прокладка этих кабелей на воздухе, в т..ч. в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например нанесения огнезащитных покрытий. Кабели предназначены для проклаки на трассах без ограничения разности уровней.
Класс пожарной опасности по классификации НП Б 248-97 02.7.1.3.

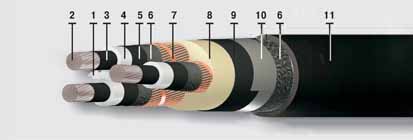

Элементы конструкции АПвБП:

1. Центральное заполнение из жгута;
2. Круглая многопроволочная уплотненная токопроводящая жила из алюминия, сечение: круглая жила – 50–240 кв. мм, секторная жила – 120–240 кв. мм;
3. Экран по жиле из экструдируемого электропроводящего сшитого полиэтилена;
4. Изоляция из сшитого полиэтилена (Пв);
5. Экран по изоляции из экструдируемого электропроводящего сшитого полиэтилена;
6. Разделительный слой из ленты электропроводящей крепированной бумаги;
7. Экран из медных проволок, скрепленных медной лентой:
    - сечением не менее 16 кв. мм для кабелей с сечением жилы 50–120 кв. мм,
    - сечением не менее 25 кв. мм для кабелей с сечением жилы 150–240 кв. мм,
    - сечением не менее 35 кв. мм для кабелей с сечением жилы выше 300 кв. мм.
Примечание: сечение экрана выбирается в зависимости от токов короткого замыкания, которые необходимо рассчитать согласно условиям прокладки кабельной линии. Возможно изготовление кабеля с увеличенным сечением экрана.
8. Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси;
9. Внутренняя оболочка из полиэтилена;
10. Броня из стальных оцинкованных лент;
11. Оболочка из полиэтилена (П).

Технические данные АПвБП:

- Вид климатического исполнения В, категории размещения 1 и 5 по ГОСТ 15150-69,
- Диапазон температур при эксплуатации от – 60°С до + 50°С
- Относительная влажность воздуха при температуре до + 35°С до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -20°С
- Кабели предназначены для прокладки на трассах без ограничения разности уровней.
- Допустимый радиус изгиба 10 наружных диаметров
- Длительно допустимая температура нагрева жилы кабеля + 90°С
- Предельно допустимая температура жилы кабеля при коротком замыкании (при продолжительности к.з. не более 5с) + 250°С
- Предельно допустимая температура медного экрана кабеля при коротком замыкании + 350°С
- Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля + 400°С
- Продолжительность работы кабеля в режиме перегрузки не более 8 ч в сутки и не более 1000 ч за срок службы.
- Строительная длина кабелей оговаривается при заказе
- Срок службы кабелей не менее 30 лет при соблюдении заказчиком (потребителем) условий транспортирования, хранения, прокладки (монтажа) и эксплуатации.
- Гарантийный срок эксплуатации 5 лет.

Расчет сечения и выбора кабеля АПвБП  по току, мощности, напряжению, сопротивлению и длине, можно посмотреть в разделе полезная информация.
